AIS700–Transceiver der Klasse B

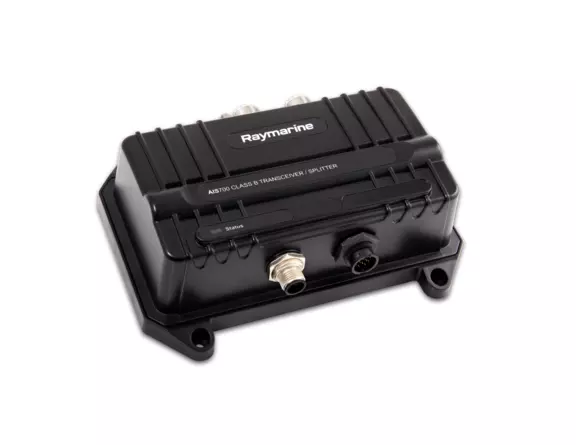

Das AIS700 von Raymarine ist ein automatisches Identifizierungssystem (AIS) der Klasse B mit integriertem Antennensplitter.

Produktoptionen
AIS700–Transceiver der Klasse B

Verbesserte Lage-Erkennung mit AIS700

Das AIS700 von Raymarine ist ein automatischer Identifikationssystem-Transceiver (AIS) der Klasse B, der mit jedem beliebigen Multifunktionsnavigationsdisplay-System verwendet werden kann. Der AIS-Transceiver AIS700 der Klasse B empfängt nicht nur Übertragungen von anderen Wasserfahrzeugen, sondern sendet auch Ihre eigenen Bootsinformationen und hilft Ihnen so, auf den Systemen anderer Wasserfahrzeuge gesehen zu werden.

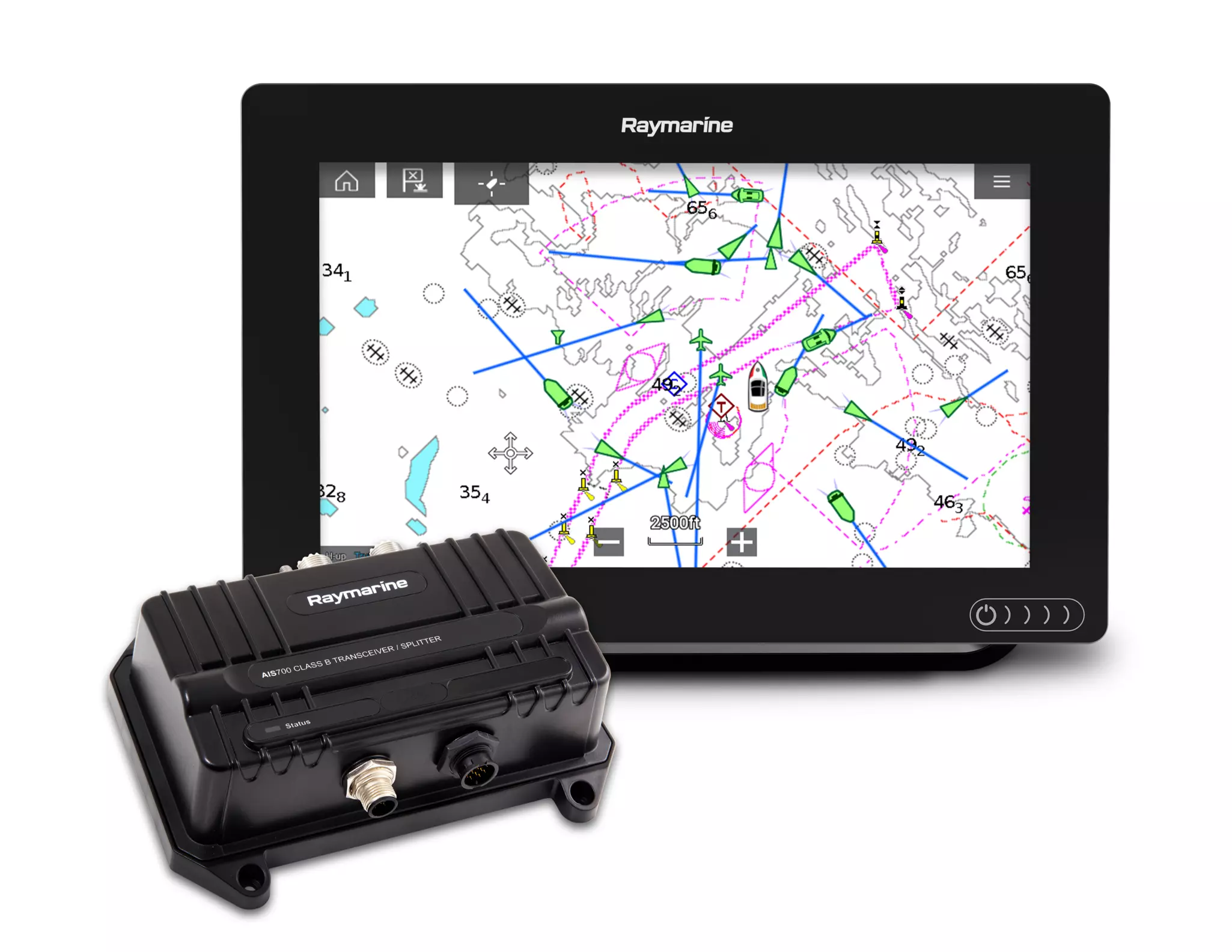

Kartenplotter für AIS700 und Axiom 9

Hauptmerkmale des AIS700

  • Vollständige AIS-Übertragung und Empfang für verbesserte Lage-Erkennung und Sicherheit
  • Neueste SO-TDMA-Technologie für größere Reichweiten und schnellere Leistung
  • Integrierter Antennensplitter vereinfacht die Installation mit vorhandener UKW-Funk-Antenne
  • Kompatibel mit NMEA2000, NMEA0183, PC (Einrichtung und Diagnostik) und SeaTalkng
  • Über Software oder Hardware umschaltbarer Inkognitomodus für erhöhte Sicherheit, wenn nötig.

AIS700-Modelle


AIS700 DER KLASSE B MIT SPLITTER

SKU: E70476
AIS700 DER KLASSE B MIT SPLITTER

AIS700–Transceiver der Klasse B

Umgebungsbedingungen
Relative Luftfeuchtigkeit

Bis zu 93 % bei 40 °C (104 °F)

Wasserdichtigkeit

IPx6, IPx7

Lagertemperatur

–20 bis 75 ºC (–4 bis 167 ºF)

Betriebstemperatur

–15 bis 55 ºC (–5 bis 131 ºF)

AIS
Betriebsfrequenz

Übertragung: 156,0 bis 162,025 MHz, Empfang: 156,0 bis 174,0 MHz

Klasse

B (Transceiver)

AIS-Leistung

5 W SOTDMA

Kanalabstand

25 kHz

Empfänger Anzahl

2

Sender Anzahl

1

Physikalische Kenndaten
UKW-Antennenanschluss

SO-239 koaxial

UKW-Funk-Anschlusstyp

SO-239 koaxial

NMEA-0183-Verbindung

Anschluss 1 (MFD-Anschluss): HS-(IEC 61162-1)-konform, bidirektional, RS422-Ebenen, 4-Draht-Schnittstelle (differenzielle Signalisierung), konfigurierbare Baudrate; Anschluss 2 (Instrumentenanschluss: (IEC 61162-1)-konform, bidirektional, RS422-Ebenen, 4-Draht - Schnittstelle (differenzielle Signalisierung), konfigurierbare Baudrate

USB-Anschluss

Micro-B

Abmessungen

Höhe: 132,55 mm (5,22 Zoll), Breite: 171,65 mm (4,81 Zoll), Tiefe: 57 mm (2,24 Zoll)

NMEA-2000-Anschluss

DeviceNet-Stecker

Inkognitomodus-Schalter

Blanke Drähte x 2

Steckertyp GNSS-Antenne

50 Ω TNC koaxial

GNSS (GPS)
GNSS-Kompatibilität

GPS, GLONASS

Erfassung ab Kaltstart

26 Sekunden (nominal)

Kanäle

72

Stromversorgung
Spannungsbereich

9,6 bis 31,2 V DC

Stromverbrauch

3 W

Nennwert der Sicherung

3 A

Spitzenstrom bei 12 V DC

2,5 A

Nennnetzspannung

12 oder 24 V DC

Spitzenstrom bei 24 V DC

1,25 A

LEN (NMEA 2000 Load Equivalency Number)

1

Lieferumfang


1

AIS-Sender/Empfänger

2

GNSS-Antenne mit integriertem Kabel, 10 m (33 Fuß)

3

Strom-/Datenkabel, 2 m (6,56 Fuß)

4

UKW-Funk-Kabel, 1 m (3,28 Fuß)

5

DeviceNet-SeaTalkng-Adapterkabel 1 m (3,28 Fuß)

6

GNSS-Antennendichtung

7

GNSS-Antennen-Mastmontage

8

Fixierschrauben für AIS-Transceiver (Nr. 8x19) x 4

9

GNSS-Antennen-Mastmontageschrauben x 3

10

Dokumentation

11

Befestigungselemente für GNSS-Antennen zur Oberflächenmontage: Flügelmuttern x 3, Bolzen (M3x40) x 3
