Produktion eingestellt

Axiom-DV

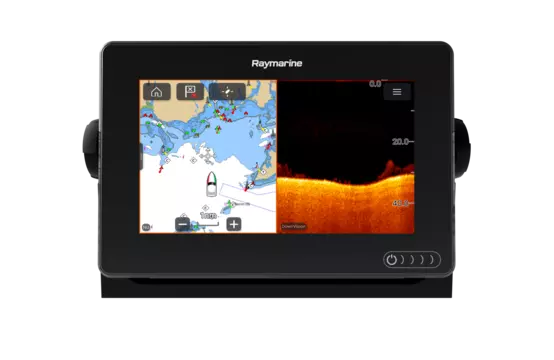

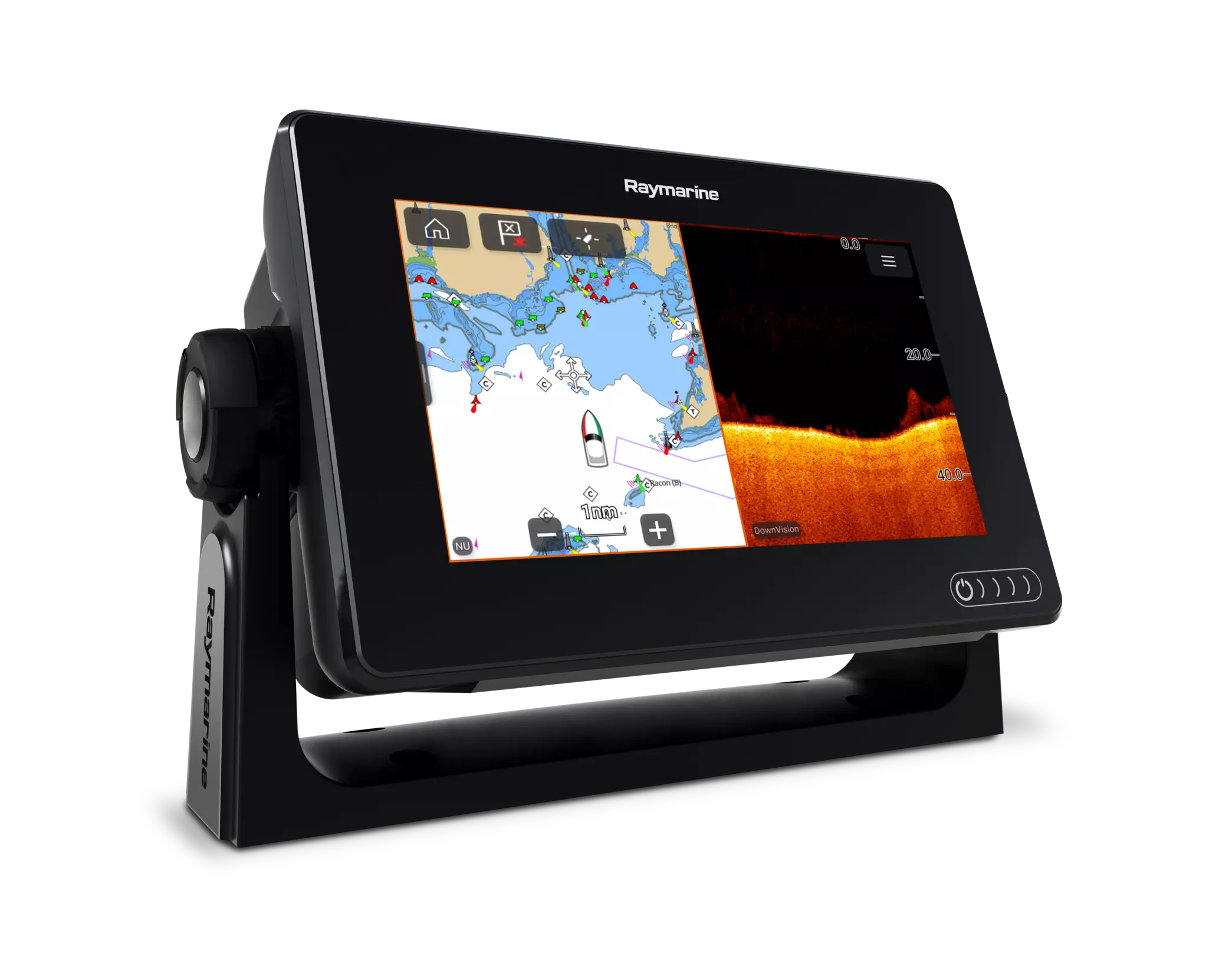

7-Zoll-Kartenplotter mit Touchscreen und DownVision™-Sonar

Produktoptionen
Axiom-DV
Axiom 7 DV - Kartenplotter

Hauptmerkmale des Axiom DV

Breitband-CHIRP-Sonar – DownVision zur Strukturerkennung und CHIRP-Sonar zur Fischerkennung und Bodenverfolgung.

Integriertes 600 Watt digitales Sonar – Angeln Sie in noch größeren Tiefen mit Unterstützung für 50 kHz und 200 kHz Frequenzen, optionales Adapterkabel und Geber sind erforderlich.

Robustes vollverglastes Display - Optimiert für die flächenbündige oder Aufbaumontage . Elegantes Desgin ohne Tasten mit "Swipe to Power"-Steuerung.

Light House - Betriebssystem – schnell, flüssig und einfach zu lernen.

Integrierter GPS-Empfänger – Axiom unterstützt die besten Karten, einschließlich LightHouse, Navionics, C-MAP und vieles mehr.

Komplettlösung

Axiom-Kartenplotter-Displays verfügen über einen integrierten GPS-Empfänger, eine einfache Touchscreen-Bedienung und eine schnelle Quad-Core-Leistung.

Verwenden Sie Axiom als einen vollausgestatteten Kartenplotter oder erweitern Sie Axiom mit zusätzlichen Displays und Sensoren wie Radar, Sonar, Instrumenten, Autopilot und mehr.

Axiom-Steuerstand

RASEND SCHNELLE VERARBEITUNG UND HOHE LEISTUNG

Die preisgekrönten Axiom-Kartenplotter-Displays liefern dank eines Quad-Core-Prozessors und des leistungsstarken LightHouse-Betriebssystems eine schnelle und flüssige Leistung. Axiom-Kartenplotter-Displays sind bereit für die Navigation mit einem eingebauten GPS-Empfänger und unterstützen außerdem eine Reihe von Sensoren und Zubehörteilen, unter anderem Quantum-Radar, CHIRP-Sonarmodule, FLIR-Wärmebildkameras, Audio-Integration, Instrumente, Kameras und den Evolution-Autopilot. Standardmäßige WLAN- und Bluetooth-Verbindungsmöglichkeiten ermöglichen Ihnen eine Verbindung zu den neuesten Raymarine-Apps für Tablets und Smartphones.

Axiom-DV-Modelle

Axiom DV Kartenplotter haben einen 7" großes Display. Optionale Pakete mit Echolotgeber und/oder LightHouse-Karten sind erhältlich.

Axiom DV | LightHouse-Karten

SKU: E70364-00
Axiom DV | LightHouse-Karten
  • 7-Zoll-Display

  • Geber nicht enthalten

Axiom 7 DV | CPT-S-Geber

SKU: E70364-01
Axiom 7 DV | CPT-S-Geber
  • CPT-100-DVS Geber enthalten

AXIOM 7 DV | CPT-100 DVS-GEBER | LIGHTHOUSE-KARTE

SKU: E70364-02-NEU | E70364-02-WEU | E70364-02-MED
AXIOM 7 DV | CPT-100 DVS-GEBER | LIGHTHOUSE-KARTE
  • 7-Zoll-Display

  • CPT-100-DVS Geber enthalten

  • Enthält wahlweise eine LightHouse-Karte für Nordeuropa, Mittelmeer oder Westeuropa

  • Beinhaltet 1 kostenloses Premium-Jahresabonnement für LightHouse Karten

Axiom 7 DV | CPT-100DVS-Geber

SKU: E70364-02
Axiom 7 DV | CPT-100DVS-Geber
  • CPT-100-DVS-Geber enthalten

Axiom 7 DV | CPT-100DVS-Geber | LightHouse-Karten

SKU: E70364-02-202
Axiom 7 DV | CPT-100DVS-Geber | LightHouse-Karten
  • 7-Zoll-Display

  • CPT-100-DVS-Geber enthalten

  • Enthält wahlweise eine LightHouse-Karte für Nordeuropa, Mittelmeer oder Westeuropa

  • Beinhaltet 1 kostenloses Premium-Jahresabonnement für LightHouse Karten

Axiom-DV-Ressourcen

Sonar
Kanäle

Konisches CHIRP-Sonar, DownVision

Tiefenbereich

0,6 bis 183 m (2 bis 600 Fuß) je nach Wasserqualität

Physikalische Kenndaten
Geberanschluss

9-poliger DownVision-Steckverbinder

Stromversorgung
Stromverbrauch

10 W

LCD
Auflösung

Axiom 7: WVGA 800 x 480

Axiom 9: WVGA 800 x 480

Axiom 12: WXGA 1280 x 800

Sichtwinkel

Axiom 7: Oben 60° / Unten 70° / Links 70° / Rechts 70°

Axiom 9: Oben 60° / Unten 70° / Links 70° / Rechts 70°

Axiom+ 12: Oben 88° / Unten 88° / Links 88° / Rechts 88°

Typ

Axiom 7: TN (Twisted Nematic)

Axiom 9: TN (Twisted Nematic)

Axiom 12: IPS (In-Plane-Switching)

Größe (diagonal)

Axiom 7: 7 Zoll

Axiom 9: 9 Zoll

Axiom 12: 12 Zoll

Seitenverhältnis

5:3

Farbtiefe

24-bit

Beleuchtung

1200 nits / 1200 cd/m2

Anzahl der gleichzeitigen Berührungen

2

GNSS (GPS)
Positionsgenauigkeit

Ohne SBAS: ≤ 15 Meter 95 % der Zeit, mit SBAS: ≤ 5 Meter 95 % der Zeit

Geodätisches Datum

WGS-84 (Alternativen können am Gerät ausgewählt werden)

Satellitendifferenzialtyp (SBAS)

WAAS (Vereinigte Staaten); EGNOS (Europa); MSAS (Japan); GAGAN (Indien); QZSS (Japan)

Kanäle

Gleichzeitiges Verfolgen von bis zu 28 Satelliten

Antenne

Intern – Keramik-Chip ist nahe der Geräteoberseite angebracht

GNSS-Kompatibilität

GPS, GLONASS, Beidou

Almanach-Aktualisierung

Automatisch

Signalerfassung

Automatisch

IC-Empfindlichkeit des Empfängers

165 dBm (Nachverfolgung), 160 dBm (Erfassung), 148 dBm (Kaltstart)

Betriebsfrequenz

1574 MHz bis 1605 MHz

Zeitraum vom Kaltstart bis zum ersten Fix

< 2 Minuten

Physikalische Kenndaten
Abmessungen (Bügelmontage)

Axiom+ 7: Breite: 25,4 mm (9,86 Zoll), Höhe: 162,5 mm (6,4 Zoll), Tiefe einschließlich Kabel: 218 mm (8,58 Zoll)

Axiom+ 9: Breite: 26,5 cm (10,43 Zoll), Höhe: 187,81 mm (7,39 Zoll), Tiefe einschließlich Kabel: 178 mm (7,01 Zoll)

Axiom+12: Breite: 314 mm (12,36 Zoll), Höhe: 217 mm (8,54 Zoll), Tiefe einschließlich Kabel: 178 mm (7,01 Zoll)

Abmessungen (Aufbau-/flächenbündige Montage)

Axiom+ 7: Breite: 201,1 mm (7,92 Zoll), Höhe: 133 mm (5,24 Zoll), Tiefe einschließlich Kabel: 218 mm (8,58 Zoll)

Breite: 244,08 mm (9,64 Zoll), Höhe: 157,78 mm (6,21 Zoll), Tiefe einschließlich Kabel: 178 mm (7,01 Zoll)

Breite: 314 mm (12,36 Zoll), Höhe: 226,72 mm (8,93 Zoll), Tiefe einschließlich Kabel: 178 mm (7,01 Zoll)

Zubehörverbindung

USB Micro B

Ethernet-Verbindung

RayNet (10/100 Mbit/s)

Externer Speicher

MicroSDXC-Kartenschlitz x 1

NMEA-2000-Anschluss

DeviceNet (Stecker in Stromkabel integriert)

Kabellose Verbindungen

Bluetooth: V4.0, Wi-Fi: 802.11/b/g/n

Interner Speicher

4 GB Solid-State (2 GB nutzbar)

Umgebungsbedingungen
Relative Luftfeuchtigkeit

Bis zu 93 % bei 40 °C (104 °F)

Wasserdichtigkeit

IPx6, IPx7

Lagertemperatur

-30 °C bis +70 °C (-22 °F bis 158 °F)

Betriebstemperatur

-25° C bis +55° C (-13° F bis 131° F)

Stromversorgung
Betriebsspannungsbereich

8 bis 16 V DC

Nennwert der Sicherung

7 A

Nennnetzspannung

12 V DC

LEN (NMEA 2000 Load Equivalency Number)

1

Lieferumfang


1

MFD (Kartenplotter)

2

Montagebügel

3

Rändelschrauben x 2

4

Bügelmontierte Sonnenabdeckung

5

Montagedichtung

6

Gewindebolzen (M5x58) x 4

7

Flügelmuttern (M5) x 4

8

Dokumentation

9

Spannungs-/NMEA-2000-Kabel (mit 1,5 m (4,92 Fuß) Spannungskabel und 0,5 m (1,64 Fuß) NMEA-2000-Anschlussleitung)
