Axiom XL

Premium-Glasbrücken-Kartenplotter in 16, 19, 22 und 24 Zoll mit erweiterten Möglichkeiten für Netzwerk- und Videointegration

Produktoptionen
Axiom XL

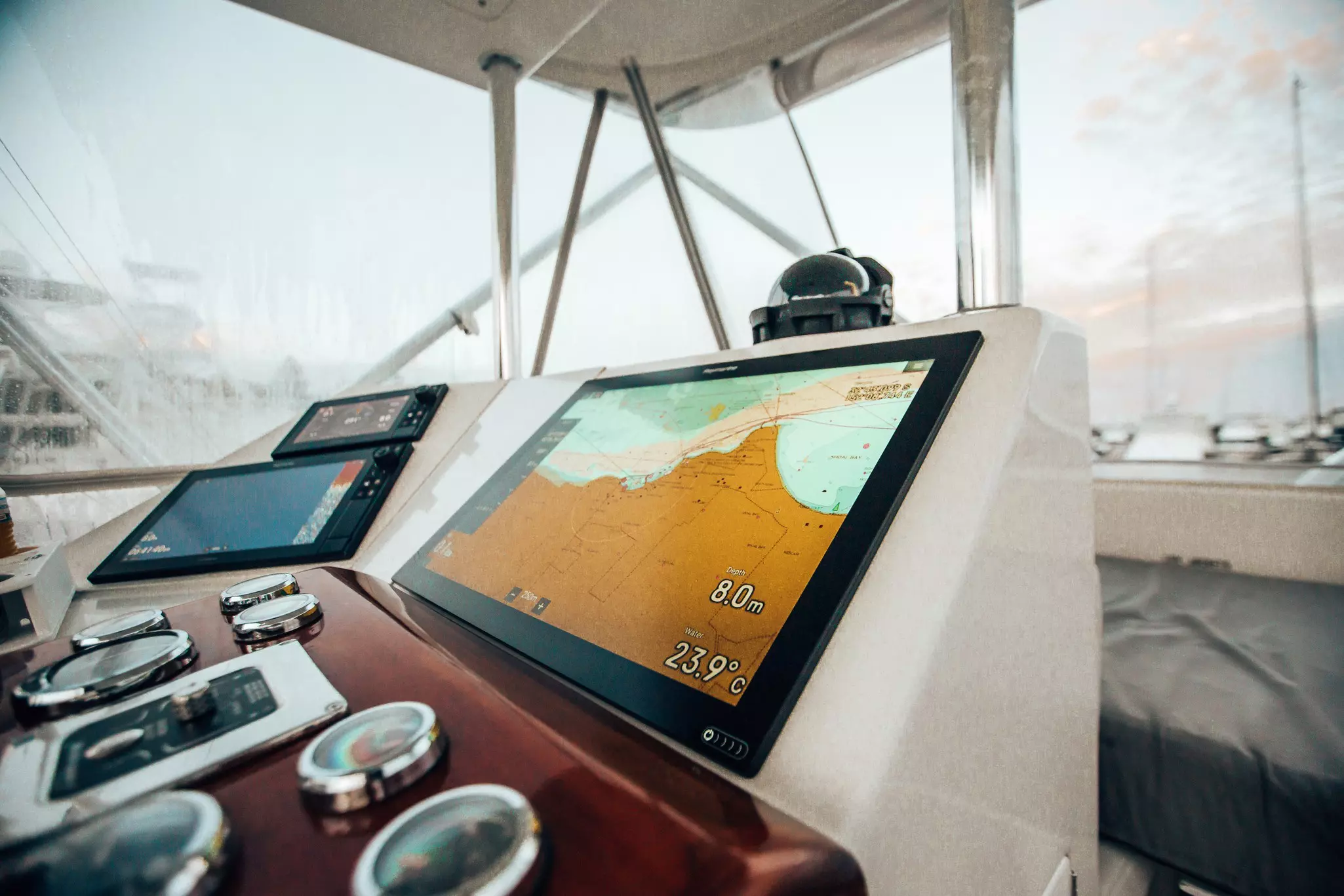

Axiom XL – Steuerstand

Die Spitze der modernen Steuerintegration

Axiom XL Displays bieten eine überragende Performance, große Displays und elegante Schlichtheit.

Die Produktfamilie der absolut wasserdichten Glasbrücken-MFDs wurde für den Einsatz unter extremen Bedingungen entwickelt und kann sowohl in offenen Cockpits als auch in geschlossenen Fahrständen installiert werden.

Alle Modelle verwenden die In-Plane-Switching-Technologie (IPS) und optisches Bonding von Raymarine, um breitere Sichtwinkel, scharfen Kontrast und beispiellose Lesbarkeit bei hellem Sonnenschein zu bieten.

Axiom XL – Hauptmerkmale

Flaggschiff-Leistung

Das Herzstück jedes Axiom XL Displays ist ein blitzschneller Quad-Core-Prozessor, der ein reaktionsfähiges und leistungsstarkes All-in-One-Navigationserlebnis auf einem großen Bildschirm bietet. Der Axiom XL vereint mehrere Technologien und Sensoren in einer Einzel- oder Multi-Display- Steuerungslösung. Integrieren Sie den Axiom XL mit zusätzlichen Axiom XL Displays oder verbinden Sie sich nahtlos mit den Axiom und Axiom Pro Displays aus der Raymarine-Familie bei entfernten Geräten.

Schlichte Eleganz

Axiom XL Displays werden durch das LightHouse-Betriebssystem von Raymarine betrieben und bieten eine schnelle, flüssige und übersichtlich aufgebaute Oberfläche, die sich leicht an Ihren persönlichen Navigationsstil anpassen lässt. Genießen Sie die Multi-Touch-Bildschirmsteuerung oder fügen Sie die RMK-10-Tastatur von Raymarine zur abgesetzten Kontrolle des Systems hinzu.

Überragende Integration

Mit einer starken Netzwerk- und Video-Integrationsplattform verfügen Axiom XL Displays über drei Ethernet-Ports zur Verbindung mit Radar, CHIRP- und 3D-Sonar-Modulen plus zusätzlichen Displays aus der Axiom-Familie. Unterstützung für FLIR-Wärmebildkameras verbessert das Situationsbewusstsein, und der HDMI-Eingang ermöglicht es dem Axiom XL, als Remote-Display für einen PC oder Unterhaltungssysteme zu dienen.

Axiom XL – Robustes Display

Das intelligente und robuste Display ganz aus Glas ist für bündige Montage oder Oberflächenmontage optimiert und verfügt über ein elegantes, tastenfreies Design mit Wischsteuerung zum Ein- und Ausschalten.

Erleben Sie intelligentes Bootfahren mit dem YachtSense-Ökosystem, LightHouse-Apps und Motorintegration. Erweitern Sie die Leistung von Axiom XL mit digitalen Steuerungssystemen, Motor-Dashboard-Display und streamen Sie mobile Unterhaltung.

Behalten Sie die Crew oder den Maschinenraum mit Marine-Videokameras im Auge. Schließen Sie analoge und Video-over-IP-Kameras an, um vier gleichzeitige Videostreams anzuzeigen. Die integrierte Aufnahmefunktion verwandelt Axiom XL in einen integrierten DVR.

Starten Sie schneller mit dem intuitiven LightHouse-Betriebssystem. Plotten Sie Ihren nächsten Kurs in Sekunden, nicht Minuten. LightHouse ist leicht zu erlernen und einfach anzupassen.

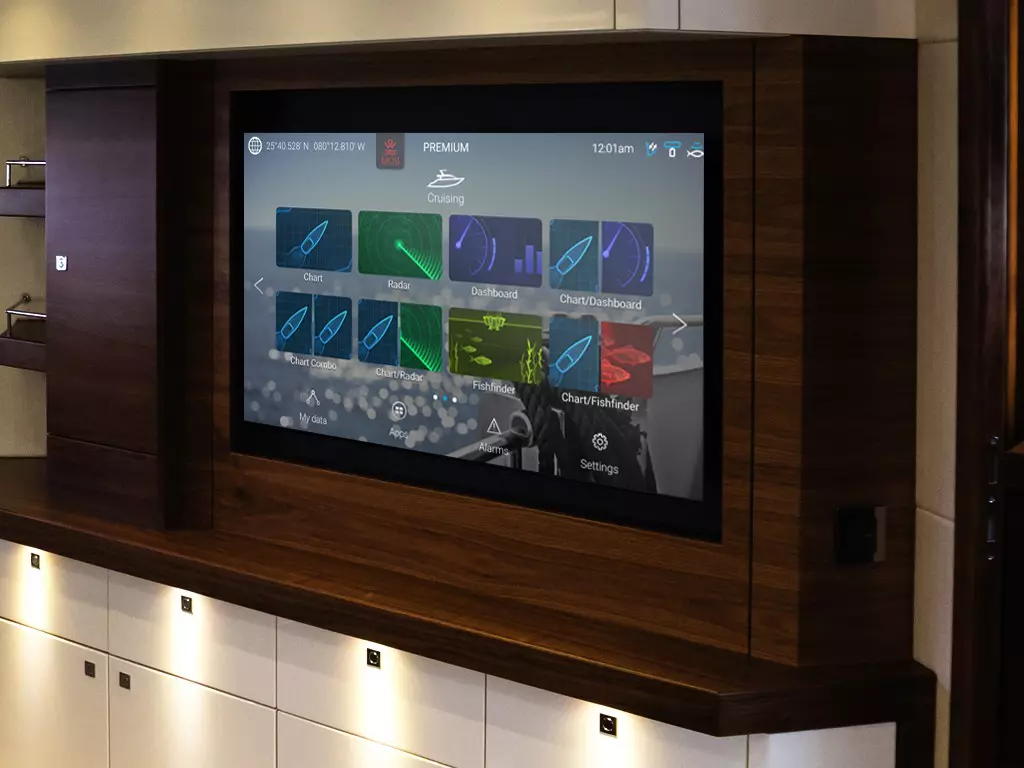

Von überall aus auf Axiom XL zugreifen mit dem HDMI-Videoausgang. Überwachen Sie Axiom XL von dem großen Bildschirm unter Deck aus oder streamen Sie Axiom XL auf Ihr Handy oder Tablet mit den mobilen Apps von Raymarine.

Bootautomatisierung mit Raymarine YachtSense-Lösungen für Bootsbauer. Die Axiom XL- und YachtSense-Technologie bieten einfache Touchscreen-Steuerung von elektrischen Geräten an Bord.

Axiom XL – Anschluss

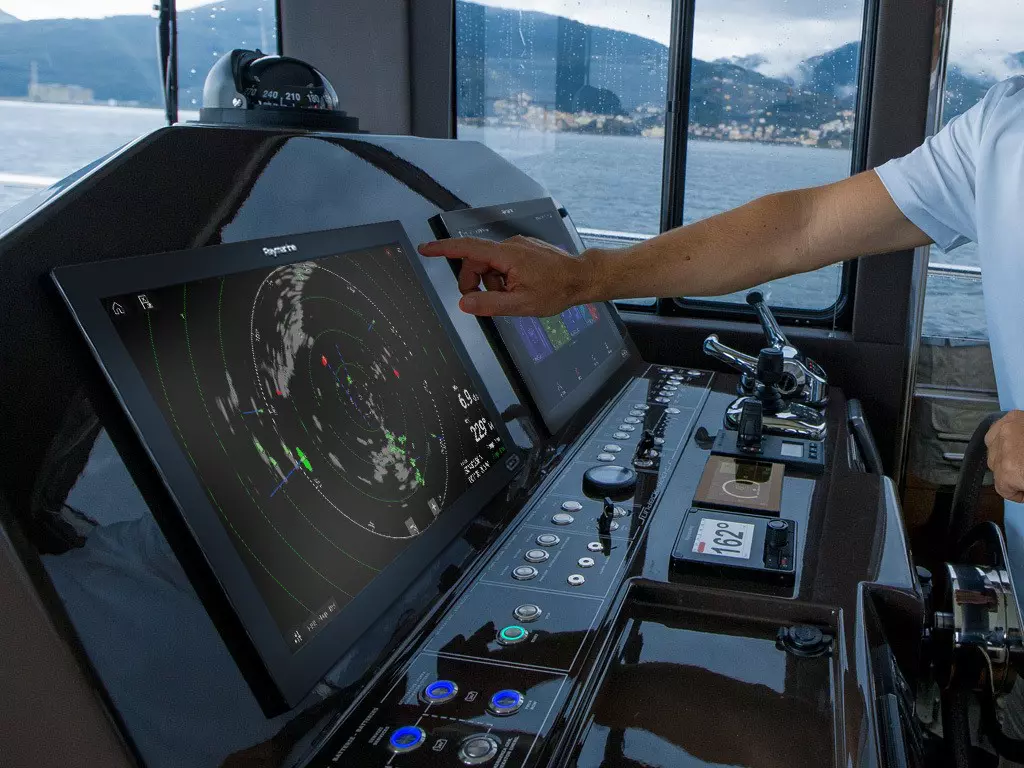

Axiom XL – Doppler-Radar

Steigern Sie Ihr Situationsbewusstsein mit einem Raymarine Quantum 2 oder einem Cyclone-Radar  Jedes Radargerät verfügt über Doppler-Zielverfolgung, um potenziell gefährliche Ziele einfacher verfolgen zu können.

Ein zusätzliches Augenpaar mit der ClearCruise™-Technologie für augmentierte Realität und Objekterkennung.  Fügen Sie eine FLIR-Wärmebildkamera und Axiom XL hinzu und navigieren Sie sicherer, sowohl bei Nacht als auch bei Tag.

Bereit zum Angeln mit Unterstützung von einem Remote-CHIRP-Sonarmodul.   Zu den Optionen gehören preisgekröntes RealVision™ 3D-Sonar und leistungsstarkes CHIRP mit einer Ausgangsleistung von bis zu 2 kW.

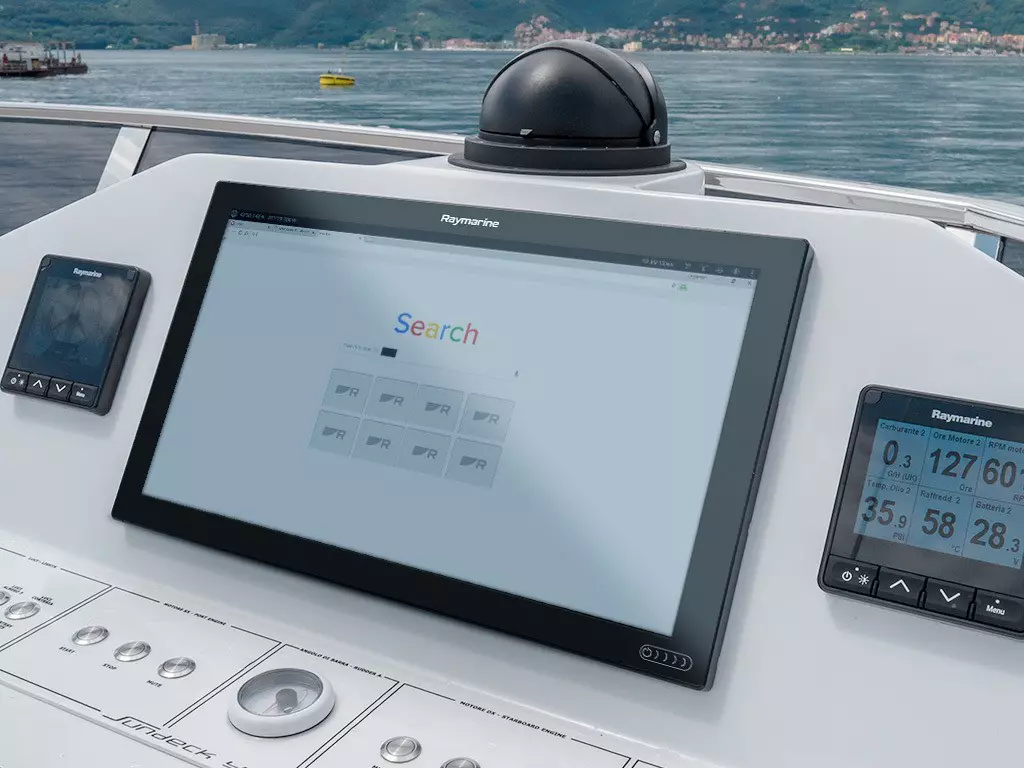

Bringen Sie Ihren Computer zum Steuerstand. Mit Axiom XL können Kapitäne einen Remote-Computer einsehen und steuern, indem sie einen HDMI-Ausgang des Computers und eine USB-Touchscreen-Steuerung verwenden.

Navigieren Sie mit den besten Karten, einschließlich der LightHouse-Karten von Raymarine sowie Karten von Navionics und C-MAP

Bleiben Sie auf Kurs mit der Integration eines Evolution Autopiloten. Plotten Sie einen Wegpunkt und lassen Sie den intelligenten Sensor von Evolution Sie auf perfektem Kurs halten.

Axiom XL – Browser
Tim Dean_Australian Ambassador
Team Caliente Fishing Team
Axiom XL Helm Installation
Axiom XL Dual Display Helm Installation. Installation includes p70Rs and i70s

Axiom XL – Modelle

Erhältlich in den Displaygrößen 16 und 24 Zoll

Axiom XL 16 – Kartenplotter

SKU: E70399
Axiom XL 16 – Kartenplotter
  • 16" Display

Axiom XL 16 – Kartenplotter-Kit

SKU: T70427
Axiom XL 16 – Kartenplotter-Kit
  • Inkl. externen Kartenleser, Alarmmodul und Kabelsatz

Axiom XL 24 – Kartenplotter

SKU: E70401
Axiom XL 24 – Kartenplotter
  • 24" Display

Axiom XL 24 – Kartenplotter-Kit

SKU: T70430
Axiom XL 24 – Kartenplotter-Kit
  • 24" Display

  • Inkl. externen Kartenleser, Alarmmodul und Kabelsatz

Axiom XL – Ressourcen

Physikalische Kenndaten
Abmessungen

Axiom XL 16: Höhe: 248,22 mm (9,77 Zoll), Breite, 394,9 mm (15,55 Zoll), Tiefe (einschließlich Kabel): 174,95 mm (6,89 Zoll)

Axiom XL 19: Höhe: 289,44 mm (11,40 Zoll), Breite, 461,78 mm (18,18 Zoll), Tiefe (einschließlich Kabel): 174,95 mm (6,89 Zoll)

Axiom XL 22: Höhe: 326,33 mm (12,85 Zoll), Breite, 533,56 mm (21,00 Zoll), Tiefe (einschließlich Kabel): 180,75 mm (7,12 Zoll)

AxiomXL 24: Höhe: 386,84 mm (15,23 Zoll), Breite, 578,40 mm (22,77 Zoll), Tiefe (einschließlich Kabel): 177,39 mm (6,98 Zoll)

Gewicht

Axiom XL 16: 5,9 kg (13 lbs)

Axiom XL 19: 7,6 kg (16,76 lbs)

Axiom XL 22: 9,9 kg (21,83 lbs)

Axiom XL 24: 11,3 kg (24,9 lbs)

USB-Anschluss

USB-A: Touch-Eingang, USB-B: Touch-Ausgang

Zubehörverbindung

USB-Mikro B

Anschluss einer GPS-Antenne

TNC-Steckverbinder

Externer Speicher

Externer Kartenleser erforderlich

NMEA-0183-Verbindung

Anschluss 1: Ein- und Ausgang 4.800 oder 38.400 Baud, Anschluss 2: Nur Eingang 4.800 oder 38.400 Baud

Ethernet

PoE RayNet (10/100/1.000 MBit/s) x 3

HDMI-Anschlüsse

HDMI-Eingang, HDMI-Ausgang

NMEA2000-Anschluss

DeviceNet-Stecker

Analoge Videoanschlüsse

2x Composite-BNC-Anschlüsse (Video 1 über Power/Video/Audio-Kabel, Video 2 über Alarm/Videokabel (extra Zubehör))

Kabellose Verbindungen

Bluetooth: V4.0, WLAN: Zwei Bänder (2,4 GHz und 5 GHz) 802.11/b/g/n

Stecker für externer Alarm

2-fache blanke Enden

Interner Speicher

64 GB Solid-State

Stromversorgung
Stromverbrauch bei 12 V DC

Axiom XL 16: 77,88 W

Axiom XL 19: 87,48 W

Axiom XL 22: 97,32 W

Axiom XL 24: 93,6 W

Stromverbrauch bei 24 V DC

Axiom XL 16: 70,80 W

Axiom XL 19: 76,08 W

Axiom XL 22: 81,84 W

Axiom XL 24: 80,88 W

Stromabschaltung bei 12 V DC

PoE: 2.250 mA (27 W), kein PoE: 360 mA (4,32 W)

Stromabschaltung bei 24 V DC

PoE: 1.150 mA (27,6 W), Nein PoE: 240 mA (5,76 W)

PoE-Betrieb Spannungsbereich

9,5 V bis 32 V DC

Strom

9,5 A

Spannungsbereich

8 V bis 32 V DC

Nennwert der Sicherung

15 A

Nennnetzspannung

12 oder 24 V DC

LEN (NMEA 2000 Load Equivalency Number)

1

LCD
Größe (diagonal)

Axiom XL 16: 15,6 Zoll

Axiom XL 19: 18,5 Zoll

Axiom XL 22: 21,5 Zoll

Axiom XL 24: 24 Zoll

Auflösung

Axiom XL 16: 1.920 x 1.080 Pixel

Axiom XL 19: 1.920 x 1.080 Pixel

Axiom XL 22: 1.920 x 1.080 Pixel

Axiom XL 24: 1.920 x 1.200 WUXGA

Beleuchtung

Axiom XL 16: 1.300 Nits / 1.300 cd/m2

AXIOM2 XL 19: 1.200 Nits / 1.200 cd/m2

AXIOM2 XL 22: 1.275 Nits / 1.275 cd/m2

AXIOM2 XL 24: 1.300 Nits / 1.300 cd/m2

Sichtwinkel

Axiom XL 16: Oben 88° / Unten 88° / Links 88° / Rechts 88°

Axiom XL 19: Oben 88° / Unten 88° / Links 88° / Rechts 88°

Axiom XL 22: Oben 89° / Unten 89° / Links 89° / Rechts 89°

Axiom XL 24: Oben 89° / Unten 89° / Links 89° / Rechts 89°

Seitenverhältnis

Axiom XL 16: 16:9

Axiom XL 19: 16:9

Axiom XL 22: 16:9

Axiom XL 24: 16:10

Typ

IPS (In-Plane-Switching)

Farbtiefe

24 Bit

Anzahl der gleichzeitigen Berührungen

2

Umgebungsbedingungen
Betriebstemperatur

-25° C bis +55° C (-13° F bis 131° F)

Lagertemperatur

-30 °C bis +70 °C (-22 °F bis 158 °F)

Relative Luftfeuchtigkeit

Bis zu 93 % bei 40 °C (104 °F)

Wasserdichtigkeit

IPx6, IPx7

Lieferumfang


1

MFD (Kartenplotter)

2

Sonnenabdeckung (Silikon)

3

Montageschienen hinten x 2

4

Dokumentation

5

Montagedichtungsband

6

Spannungs-/Video-/NMEA-0183-Kabel, 1,5 m (4,92 Fuß), rechtwinklig

7

Montagebügelbefestigungen (M5 x 20 Pozi-Senkkopfschrauben)

8

Befestigungssatz: Schrauben (M5x35), gewellte Unterlegscheiben (M5), Muttern (M5), Befestigungsfüße x 4

9

DeviceNet-SeaTalkng-Adapterkabel 1 m (3,28 Fuß)

10

Optionaler Erdungsanschluss (Schraube (M3x5), Federscheibe (M3), Crimp-Anschluss (M3))

11

Netzwerkkabel von RayNet (Buchse) zu RayNet (Buchse), 2 m (6,56 Fuß)
