Sistema attuatore lineare idraulico per imbarcazioni con timoneria meccanica e dislocamento fino a 22.000 kg (48.000 libbre).

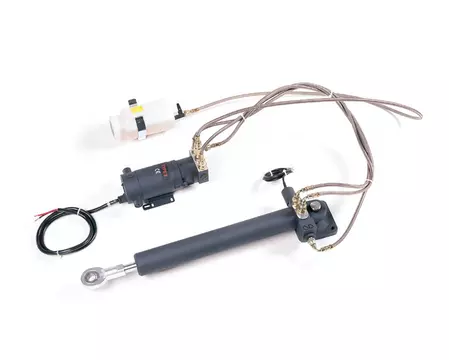

I sistemi attuatori lineari idraulici sono sistemi di timoneria idraulici autonomi che consentono agli autopiloti Evolution di guidare grandi imbarcazioni con timoneria meccanica. I sistemi attuatori lineari idraulici sono costituiti da una pompa idraulica reversibile ad alte prestazioni, un cilindro di timoneria idraulica, un serbatoio del fluido e linee idrauliche. Il sistema è riempito, spurgato e pronto per l'installazione.
Il cilindro idraulico incluso viene ancorato ai componenti strutturali dell'imbarcazione e si fissa al timone tramite un braccio della barra indipendente. Potrebbero essere necessari i raccordi accessori del produttore della timoneria.
Quando selezioni un sistema attuatore lineare idraulico, scegli tra i modelli a 12 o a 24 volt più adatti al sistema elettrico dell'imbarcazione.
La configurazione Tipo 2 è adatta a imbarcazioni con dislocamento fino a 22.000 kg (48.000 libbre). Tutti i sistemi attuatori idraulici lineari richiedono un'unità di controllo attuatore ACU-400 Evolution.
Sistemi attuatori lineari idraulici per imbarcazioni con dislocamento fino a 22.000 kg (48.000 libbre).
4.385,90 €
Il prezzo include l'IVA
Per sistemi CC a 12 volt
Compatibile con ACU-400
4.385,90 €
Il prezzo include l'IVA
Per sistemi CC a 24 volt
| Fluido idraulico | |
|---|---|
| Olio idraulico a base minerale | Minimo ISO VG10, minimo ISO VG40 |
| Conformità | |
|---|---|
| Standard | EN60945:2002 (EMC), EN28846:1993 (Protezione da accensione) |
| Generale | |
|---|---|
| Spinta di picco | 675 kg (1.488 lb) |
| Dislocamento massimo dell'imbarcazione | 35.000 kg (77.000 lb) |
| Corsa massima | 300 mm (12 in) |
| Coppia massima del timone | 2.565 Nm (23.100 lb in) |
| Corsa massima | 254 mm (10 in) |
| Dislocamento massimo dell'imbarcazione | 22.000 kg (48.500 lb) |
| Coppia massima del timone | 1.270 mn (11.300 lb in) |
| Tempo da hardover ad hardover (+/- 35 gradi, senza carico) | 12 secondi |
| Spinta di picco | 1.000 kg (2.200 lb) |
| Tempo da hardover ad hardover (+/- 35 gradi, senza carico) | 10 secondi |

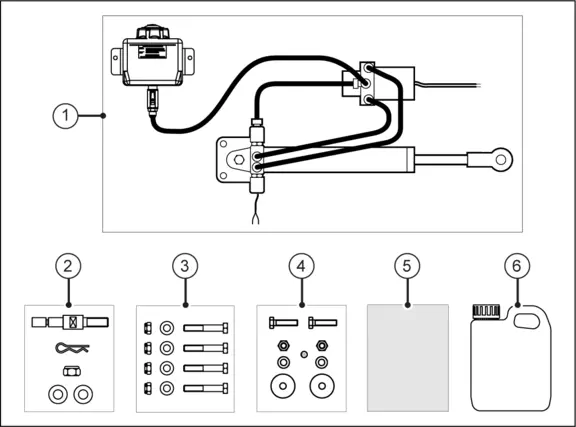

| 1 | Componenti attuatore lineare idraulico, costituiti da: serbatoio dell'olio idraulico, pompa, cilindro idraulico |
| 2 | Gruppo perno della barra, composto da: perno della barra, clip a R, dado di bloccaggio, rondella (x 2). |
| 3 | Kit viti di montaggio cilindro idraulico, composto da: 4 bulloni, 4 rondelle, 4 dadi di bloccaggio |
| 4 | Kit viti per il montaggio della pompa, composto da: 2 viti, 2 rondelle, 2 dadi di bloccaggio |
| 5 | Documentazione |
| 6 | Contenitore di trasporto fluido idraulico |
