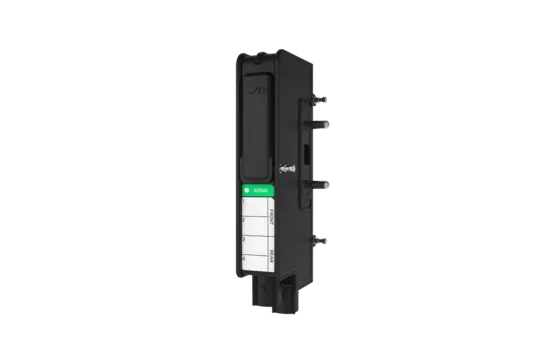

Modulo di segnale YachtSense

Il modulo di segnale fornisce 4 canali di ingresso/uscita digitali o analogici.

Opzioni di prodotto
Modulo di segnale YachtSense
Timone per barche a motore con Chartplotter Axiom Raymarine

Caratteristiche principali

Il modulo di segnale consente di collegare fino a 4 segnali in ingresso. Questi possono essere utilizzati per monitorare il livello dei serbatoi, la tensione delle batterie, i sensori di temperatura, gli interruttori e svariati altri sensori. Ognuno di questi 4 canali può anche essere utilizzato come segnale di uscita a bassa corrente per controllare altri dispositivi elettronici o relè.

Capacità del canale di ingresso:

  • Ingressi digitali per pulsanti e interruttori
  • Sensori resistivi per temperature e livelli dei serbatoi
  • Livelli di tensione per sensori e batterie
  • Segnali 4-20 mA per sensori industriali standard

Modulo di segnale YachtSense


Modulo di segnale

SKU: E70597
Modulo di segnale

Risorse modulo di segnale YachtSense

Specifiche di alimentazione
Tensione nominale

12 V c.c./24 V c.c.

Tensione di alimentazione operativa

Da 8 V c.c. a 32 V c.c.

Corrente di uscita massima

1 A (250 mA per canale)

Collegamento dati
Collegamenti del segnale

4 canali di ingresso digitale/analogico/uscita 250 mA

Comunicazioni dei moduli

Collegamento interno a 6 pin

Dati fisici
Dimensioni modulo: H/W/D (non comprende i busbar)

172 mm (6,77 in) x 28,00 mm (1,10 in) x 76,50 mm (3,01 in)

Peso

0,22 Kg (0,49 lb)

Contenuto della confezione


1

I moduli di ingresso o di uscita (tutti i moduli sono dotati di moduli di uscita dei connettori Molex I moduli di uscita sono dotati di fusi montati).

2

Documentazione


Inizia da qui

Se sei un costruttore di imbarcazioni o un integratore di sistemi, i nostri esperti Raymarine possono collaborare con il tuo reparto tecnico per progettare un sistema YachtSense. Per parlare con un esperto YachtSense, compila il form e ti ricontatteremo al più presto. In caso di problema tecnico, contattaci qui.
