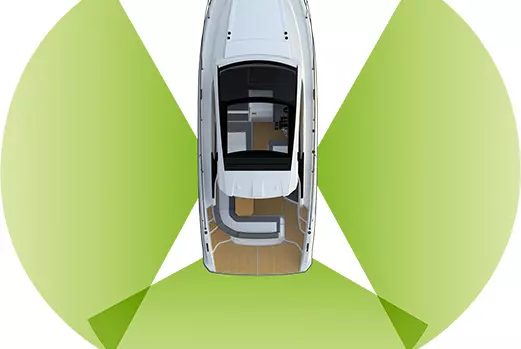

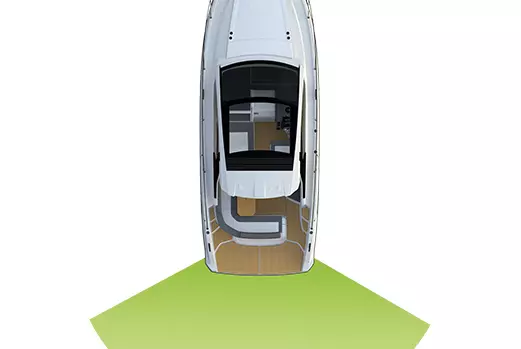

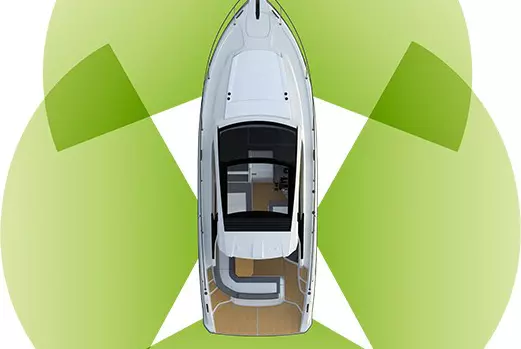

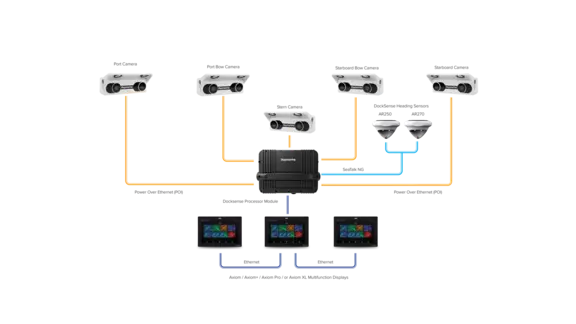

ApprofondisciIl sistema completo con una telecamera, tre telecamere e cinque telecamere.

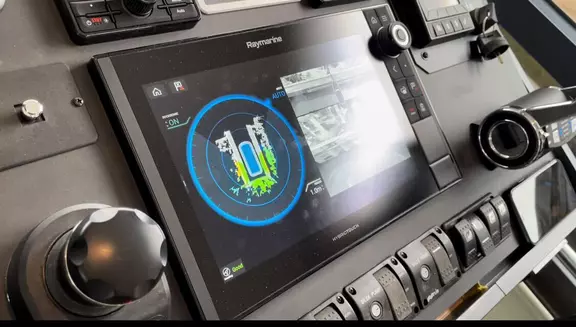

I sistemi DockSense Alert sono progettati per l'installazione da parte di tecnici professionisti e si integrano con i display di navigazione multifunzione Axiom Raymarine. Oltre alle telecamere di visione stereo 3D avanzate, i sistemi DockSense Alert richiedono una tecnologia di precisione di rilevamento prua e di movimento sotto forma di sensori di rotta AR250 e AR270 DockSense. I due sensori si combinano per creare un sistema di bussola GPS di grande precisione, sul quale non incidono interferenze magnetiche. Quando si equipaggia un'imbarcazione, gli esperti di DockSense Raymarine collaborano con il team di progettazione per ideare un sistema DockSense Alert che offra la massima copertura e sicurezza.
I file di configurazione sono personalizzati per l'imbarcazione usando i dati CAD dell'imbarcazione. Il file di configurazione comprende il bordo dell'imbarcazione, le posizioni della telecamera, i parametri di allarme e la posizione del sensore di prua.
Se sei un costruttore di imbarcazioni o un integratore di sistemi, i nostri esperti Raymarine possono collaborare con il tuo reparto tecnico per progettare un sistema DockSense Alert e Control. Compila il form: ti ricontatteremo al più presto. In caso di problema tecnico, ti invitiamo a contattarci qui.
| AR250 | |
|---|---|
| SeaTalkng | x1, per il collegamento al display multifunzione (MFD) Raymarine, tramite dorsale SeaTalkng. |
| DeviceNet | x1, per il collegamento al modulo del processore DockSense, tramite dorsale DeviceNet. |
| Dimensioni | Larghezza: 108,5 mm (4,27 in), altezza: 26,6 mm (1,05 in), altezza (compresi i connettori): 41,6 mm (1,64 in) |
| Dati geodetici | WGS-84 |
| Segnale satellitare differenziale (SBAS) | WAAS (Stati Uniti); EGNOS (Europa); MSAS (Giappone); GAGAN (India), QZSS (Giappone) |
| Umidità relativa | Fino al 93% a 40 °C (104 °F) |
| Canali | Monitoraggio simultaneo di fino a 28 satelliti |
| Classe di impermeabilità | IPx6, IPx7 |
| Antenna | Memoria interna |
| Compatibilità del sistema satellitare GNSS (GPS) | GPS, GLONASS, compatibile con Galileo, compatibile con Beidou |
| Standard | EN 60945:2002 (Europa, Australia e Nuova Zelanda), Radio Equipment Directive (RED) 2014/53/EU, ICES-003 (Canada), CFR47 Parte 15 (Stati Uniti), Australia e Nuova Zelanda: C-Tick, Livello di conformità 2 |
| Sensibilità | Avvio a freddo = -147 dBm, Riacquisizione = -160 dBm Rilevamento = -164 dBm |
| Acquisizione del segnale | Automatico |
| Acquisizione segnale differenziale | Automatico |
| Tensione di alimentazione operativa | Da 9 V c.c. a 16 V c.c. (protezione fino a 32 V c.c.) |
| Consumo energetico | 30 mA (massimo) |
| Temperatura di stoccaggio | Da –30 °C a +70 °C (da -22 °F a +158 °F) |
| Temperatura d'esercizio | Da -25 °C a +55 °C (da -13 ºF a 131º F) |
| Frequenza operativa | Da 1.574 MHz a 1.605 MHz |
| Tensione nominale | 12 V c.c. (forniti dalla dorsale) |
| Velocità di aggiornamento | 10 Hz |
| Tempo per il primo fix (a caldo) | < 45 secondi |
| Tempo per il primo fix (a freddo) | < 2 minuti (< 60 secondi tipico) |
| Precisione posizione con SBAS (95%) | < 5 m |
| Precisione posizione senza SBAS (95%) | < 15 m |
| Precisione velocità (95%) | < 0,3 nodi |
| LEN (NMEA 2000 Load Equivalency Number) | 1 |
| AR270 | |
|---|---|
| SeaTalkng | x1, per il collegamento al display multifunzione (MFD) Raymarine, tramite dorsale SeaTalkng. |
| DeviceNet | x1, per il collegamento al modulo del processore DockSense, tramite dorsale DeviceNet. |
| Umidità relativa | Fino al 93% a 40 °C (104 °F) |
| Accuratezza bussola magnetica | Statica = ≤ 1° RMS, dinamica = ≤ 3° RMS |
| Classe di impermeabilità | IPx6, IPx7 |
| Standard | EN 60945:2002 (Europa, Australia e Nuova Zelanda), Radio Equipment Directive (RED) 2014/53/EU, ICES-003 (Canada), CFR47 Parte 15 (Stati Uniti), Australia e Nuova Zelanda: C-Tick, Livello di conformità 2 |
| Tensione di alimentazione operativa | Da 9 V c.c. a 16 V c.c. (protezione fino a 32 V c.c.) |
| Altezza (compresi i connettori) | 41,6 mm (1,64 in) |
| AHRS (Attitude Heading Reference Sensor) | Accelerometro digitale 3 assi, bussola digitale 3 assi, sensore di velocità angolare digitale giroscopico 3 assi MEMS |
| Consumo energetico | 30 mA (massimo) |
| Temperatura di stoccaggio | Da –30 °C a +70 °C (da -22 °F a +158 °F) |
| Altezza | 26,6 mm (1,05 in) |
| Temperatura d'esercizio | Da -25 °C a +55 °C (da -13 ºF a 131º F) |
| Tensione nominale | 12 V c.c. (forniti dalla dorsale) |
| Larghezza | 108,5 mm (4,27 in) |
| Velocità di aggiornamento di rotta, beccheggio, rollio e velocità di accostata | 10 Hz |
| Precisione beccheggio, rollio e imbardata | ≤ 1° |
| LEN (NMEA 2000 Load Equivalency Number) | 1 |
| Telecamera DS | |
|---|---|
| Peso | Con cavo: 1,11 kg (2,45 libbre), senza cavo: 0,91 kg (2,00 libbre), staffa: 0,2 kg (0,44 libbre) |
| Dimensioni | Larghezza: 201,0 mm (7,91 in), altezza: 92,6 mm (3,64 in), altezza (compreso il pressacavo): 110,5 mm (4,35 in), profondità: 90,0 mm (3,54 in), angolo di apertura shutter: 115°, dimensione apertura shutter: 49,0 mm (1,93 in). |
| Umidità relativa | Fino al 93% a 40 °C (104 °F) |
| Classe di impermeabilità | IPx6 |
| Standard | EN 60945:2002 (Europa, Australia e Nuova Zelanda), Direttiva EMC 2014/30/UE, ICES-003 (Canada), CFR47 parte 15 (Stati Uniti), Australia e Nuova Zelanda: C-Tick, Livello di conformità 2 |
| Ingresso alimentazione | Power over Ethernet (PoE) Classe 4 |
| Collegamenti | Connettore SeaTalkhs tipo RayNet vincolato (10/100 Mbit/s) |
| Lunghezza del cavo | Lunghezza del cavo: 5 m (16,4 piedi) |
| Funzione di sbrinamento dell'obiettivo della fotocamera | Automatica, 2 mm entro 15 minuti a -10 °C (14 F) |
| Tensione di alimentazione operativa (protetta) | Da 8 V a 57 V c.c. |
| Tensione nominale | 48 V c.c. (via PoE) |
| Tensione di alimentazione operativa (assoluta) | Da 44 V a 57 V c.c. |
| Consumo energetico | 30 W (massimo) |
| Temperatura di stoccaggio | Da –30 °C a +70 °C (da -22 °F a +158 °F) |
| Temperatura d'esercizio | Da -25 °C a +55 °C (da -13 ºF a 131º F) |
| Processore | |
|---|---|
| Dimensioni | Larghezza: 352,5 mm (13,9 in), altezza: 235,0 mm (9,3 in), profondità: 109,9 mm (4,3 in) |
| Umidità relativa | Fino al 93% a 40 °C (104 °F) |
| Classe di impermeabilità | IPx6 |
| Standard | EN 60945:2002 (Europa, Australia e Nuova Zelanda), Direttiva EMC 2014/30/UE, ICES-003 (Canada), CFR47 parte 15 (Stati Uniti), Australia e Nuova Zelanda: C-Tick, Livello di conformità 2 |
| Rete e telecamere | 7 connettori SeaTalkhs tipo RayNet (10/100 Mbit/s) |
| Peso | 6,35 kg (14 lbs) |
| NMEA 2000 | 3 connettori DeviceNet Micro-C (connettore maschio) |
| Temperatura di stoccaggio | Da –30 °C a +70 °C (da -22 °F a +158 °F) |
| Temperatura d'esercizio | Da -25 °C a +55 °C (da -13 ºF a 131º F) |
| Fusibile/interruttori | 15 A |
| Tensione nominale | 12 V/24 V c.c. |
| Consumo energetico | 100 W (massimo) |
| Tensione di alimentazione operativa | Da 10,8 a 31,2 V c.c. |
| Corrente | 10 A (nominale) |
| LEN (NMEA 2000 Load Equivalency Number) | 1 |
| AR250 | |
|---|---|
| SeaTalkng | x1, per il collegamento al display multifunzione (MFD) Raymarine, tramite dorsale SeaTalkng. |
| DeviceNet | x1, per il collegamento al modulo del processore DockSense, tramite dorsale DeviceNet. |
| Dimensioni | Larghezza: 108,5 mm (4,27 in), altezza: 26,6 mm (1,05 in), altezza (compresi i connettori): 41,6 mm (1,64 in) |
| Dati geodetici | WGS-84 |
| Segnale satellitare differenziale (SBAS) | WAAS (Stati Uniti); EGNOS (Europa); MSAS (Giappone); GAGAN (India), QZSS (Giappone) |
| Umidità relativa | Fino al 93% a 40 °C (104 °F) |
| Canali | Monitoraggio simultaneo di fino a 28 satelliti |
| Classe di impermeabilità | IPx6, IPx7 |
| Antenna | Memoria interna |
| Compatibilità del sistema satellitare GNSS (GPS) | GPS, GLONASS, compatibile con Galileo, compatibile con Beidou |
| Standard | EN 60945:2002 (Europa, Australia e Nuova Zelanda), Radio Equipment Directive (RED) 2014/53/EU, ICES-003 (Canada), CFR47 Parte 15 (Stati Uniti), Australia e Nuova Zelanda: C-Tick, Livello di conformità 2 |
| Sensibilità | Avvio a freddo = -147 dBm, Riacquisizione = -160 dBm Rilevamento = -164 dBm |
| Acquisizione del segnale | Automatico |
| Acquisizione segnale differenziale | Automatico |
| Tensione di alimentazione operativa | Da 9 V c.c. a 16 V c.c. (protezione fino a 32 V c.c.) |
| Consumo energetico | 30 mA (massimo) |
| Temperatura di stoccaggio | Da –30 °C a +70 °C (da -22 °F a +158 °F) |
| Temperatura d'esercizio | Da -25 °C a +55 °C (da -13 ºF a 131º F) |
| Frequenza operativa | Da 1.574 MHz a 1.605 MHz |
| Tensione nominale | 12 V c.c. (forniti dalla dorsale) |
| Velocità di aggiornamento | 10 Hz |
| Tempo per il primo fix (a caldo) | < 45 secondi |
| Tempo per il primo fix (a freddo) | < 2 minuti (< 60 secondi tipico) |
| Precisione posizione con SBAS (95%) | < 5m |
| Precisione posizione senza SBAS (95%) | < 15 m |
| Precisione velocità (95%) | < 0,3 nodi |
| LEN (NMEA 2000 Load Equivalency Number) | 1 |
| AR270 | |
|---|---|
| SeaTalkng | x1, per il collegamento al display multifunzione (MFD) Raymarine, tramite dorsale SeaTalkng. |
| DeviceNet | x1, per il collegamento al modulo del processore DockSense, tramite dorsale DeviceNet. |
| Umidità relativa | Fino al 93% a 40 °C (104 °F) |
| Accuratezza bussola magnetica | Statica = ≤ 1° RMS, dinamica = ≤ 3° RMS |
| Classe di impermeabilità | IPx6, IPx7 |
| Standard | EN 60945:2002 (Europa, Australia e Nuova Zelanda), Radio Equipment Directive (RED) 2014/53/EU, ICES-003 (Canada), CFR47 Parte 15 (Stati Uniti), Australia e Nuova Zelanda: C-Tick, Livello di conformità 2 |
| Tensione di alimentazione operativa | Da 9 V c.c. a 16 V c.c. (protezione fino a 32 V c.c.) |
| Altezza (compresi i connettori) | 41,6 mm (1,64 in) |
| AHRS (Attitude Heading Reference Sensor) | Accelerometro digitale 3 assi, bussola digitale 3 assi, sensore di velocità angolare digitale giroscopico 3 assi MEMS |
| Consumo energetico | 30 mA (massimo) |
| Temperatura di stoccaggio | Da –30 °C a +70 °C (da -22 °F a +158 °F) |
| Altezza | 26,6 mm (1,05 in) |
| Temperatura d'esercizio | Da -25 °C a +55 °C (da -13 ºF a 131º F) |
| Tensione nominale | 12 V c.c. (forniti dalla dorsale) |
| Larghezza | 108,5 mm (4,27 in) |
| Velocità di aggiornamento di rotta, beccheggio, rollio e velocità di accostata | 10 Hz |
| Precisione beccheggio, rollio e imbardata | ≤ 1° |
| LEN (NMEA 2000 Load Equivalency Number) | 1 |
| Telecamera DS | |
|---|---|
| Peso | Con cavo: 1,11 kg (2,45 libbre), senza cavo: 0,91 kg (2,00 libbre), staffa: 0,2 kg (0,44 libbre) |
| Dimensioni | Larghezza: 201,0 mm (7,91 in), altezza: 92,6 mm (3,64 in), altezza (compreso il pressacavo): 110,5 mm (4,35 in), profondità: 90,0 mm (3,54 in), angolo di apertura shutter: 115°, dimensione apertura shutter: 49,0 mm (1,93 in). |
| Umidità relativa | Fino al 93% a 40 °C (104 °F) |
| Classe di impermeabilità | IPx6 |
| Standard | EN 60945:2002 (Europa, Australia e Nuova Zelanda), Direttiva EMC 2014/30/UE, ICES-003 (Canada), CFR47 parte 15 (Stati Uniti), Australia e Nuova Zelanda: C-Tick, Livello di conformità 2 |
| Ingresso alimentazione | Power over Ethernet (PoE) Classe 4 |
| Collegamenti | Connettore SeaTalkhs tipo RayNet vincolato (10/100 Mbit/s) |
| Lunghezza del cavo | Lunghezza del cavo: 5 m (16,4 piedi) |
| Funzione di sbrinamento dell'obiettivo della fotocamera | Automatica, 2 mm entro 15 minuti a -10 °C (14 F) |
| Tensione di alimentazione operativa (protetta) | Da 8 V a 57 V c.c. |
| Tensione nominale | 48 V c.c. (via PoE) |
| Tensione di alimentazione operativa (assoluta) | Da 44 V a 57 V c.c. |
| Consumo energetico | 30 W (massimo) |
| Temperatura di stoccaggio | Da –30 °C a +70 °C (da -22 °F a +158 °F) |
| Temperatura d'esercizio | Da -25 °C a +55 °C (da -13 ºF a 131º F) |
