En savoir plusUnité de commande d'actionneur de pilote automatique Evolution pour un pilotage contrôlé par solénoïde

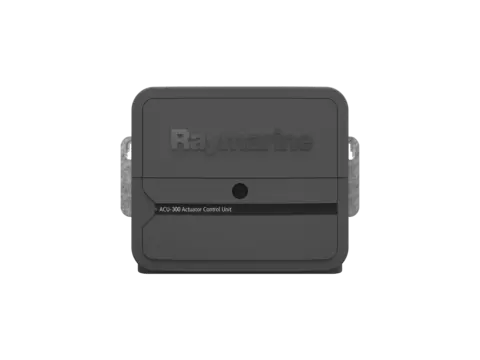

L'ACU-300 (unité de commande d'actionneur) est conçue pour les systèmes de pilotage contrôlés par solénoïde qui emploient des pompes hydrauliques fonctionnant en permanence. L'ACU-300 abrite l'alimentation principale et les composants électroniques d'entraînement pour une connexion directe à une commande par solénoïde externe. Associez cette ACU à un capteur EV-1, un pupitre de commande de pilote automatique et un système d'entraînement commandé par solénoïde pour créer un système de pilote automatique complet. L'ACU-300 comprend un capteur de gouvernail rotatif à distance de référence.
Capteur central de pilote automatique Evolution pour les systèmes de direction traditionnels
Pupitre de commande du pilote automatique Evolution avec bouton poussoir intuitif conçu pour les installations de voilier
Pupitre de commande du pilote automatique Evolution. Boutons-poussoirs et commande rotative conçue pour les installations de bateau à moteur
| Sortie | |
|---|---|
| Sortie d’embrayage d’entraînement | Jusqu’à 2.0 A en continu, sélectionnable 12/24 V |
| Sortie courant d’entraînement | 15 A continu maximum à la tension d’alimentation |
| Caractéristiques physiques | |
|---|---|
| Dimensions | Largeur : 285 mm (11.2"), hauteur : 211,5 mm (8.3"), profondeur : 64,5 mm (2.5") |
| Poids | 2,2 kg (4.84 lbs) |
| Caractéristiques environnementales | |
|---|---|
| Humidité relative | 93 % max. |
| Niveau d’étanchéité | Résistant aux gouttes |
| Température de stockage | -30 °C à +70 °C (-22 °F à 158 °F) |
| Température de fonctionnement | -20 °C à 55 °C (-4 °F à 131 °F) |
| Conformité | |
|---|---|
| Normes | Europe : 2004/108/CE, Australie et Nouvelle-Zélande : C-Tick, Niveau de conformité 2 |
| Alimentation | |
|---|---|
| Consommation électrique (veille) - alimentation électrique principale | 300 mA (12/24 V) |
| Puissance de sortie vers le bus SeaTalkng | 3 A @ 12 V (protégé par fusible à 3 A) |
| Consommation électrique (veille) - bus SeaTalkng | 20 mA (12 V) |
| Tension d’alimentation nominale | 12/24 V CC |
| Plage de tensions de fonctionnement | 10,8 V CC à 31,2 V CC |
| Valeur LEN (valeur d’équivalence de charge NMEA 2000) | 1 |
| 1 | Unité ACU |
| 2 | Sonde / capteur d'angle de gouvernail de référence (fourni(e) avec des packs de systèmes spécifiques uniquement) |
| 3 | Attaches de câbles |
| 4 | Vis de fixation |
| 5 | Documentation |
