Descatalogado

Axiom

Displays con chartplotter y pantalla táctil de 7, 9 y 12 pulgadas

Opciones
Axiom
timón del axiom

Todo en uno

Los displays con chartplotter Axiom cuentan con un receptor GPS integrado. Además, la pantalla táctil resulta fácil de utilizar y el procesador quad-core proporciona un rendimiento rápido.

Utilice Axiom como chartplotter repleto de funciones o amplíe Axiom con displays y sensores adicionales como radar, sonda, instrumentos, piloto automático y mucho más.

RENDIMIENTO ACELERADO Y POTENTE

Los galardonados displays con chartplotter Axiom ofrecen un rendimiento rápido y fluido gracias a un procesador quad-core y al potente sistema operativo LightHouse. Listos para navegar con un receptor GPS integrado, los displays con chartplotter Axiom también son compatibles con una amplia gama de sensores y accesorios, incluyendo el radar Quantum, los módulos de sonda CHIRP, las cámaras termográficas FLIR, la integración de audio, los instrumentos, las cámaras y el piloto automático Evolution. La conectividad Wi-Fi y Bluetooth estándar permiten la conexión con las últimas aplicaciones de Raymarine para tabletas y smartphones.

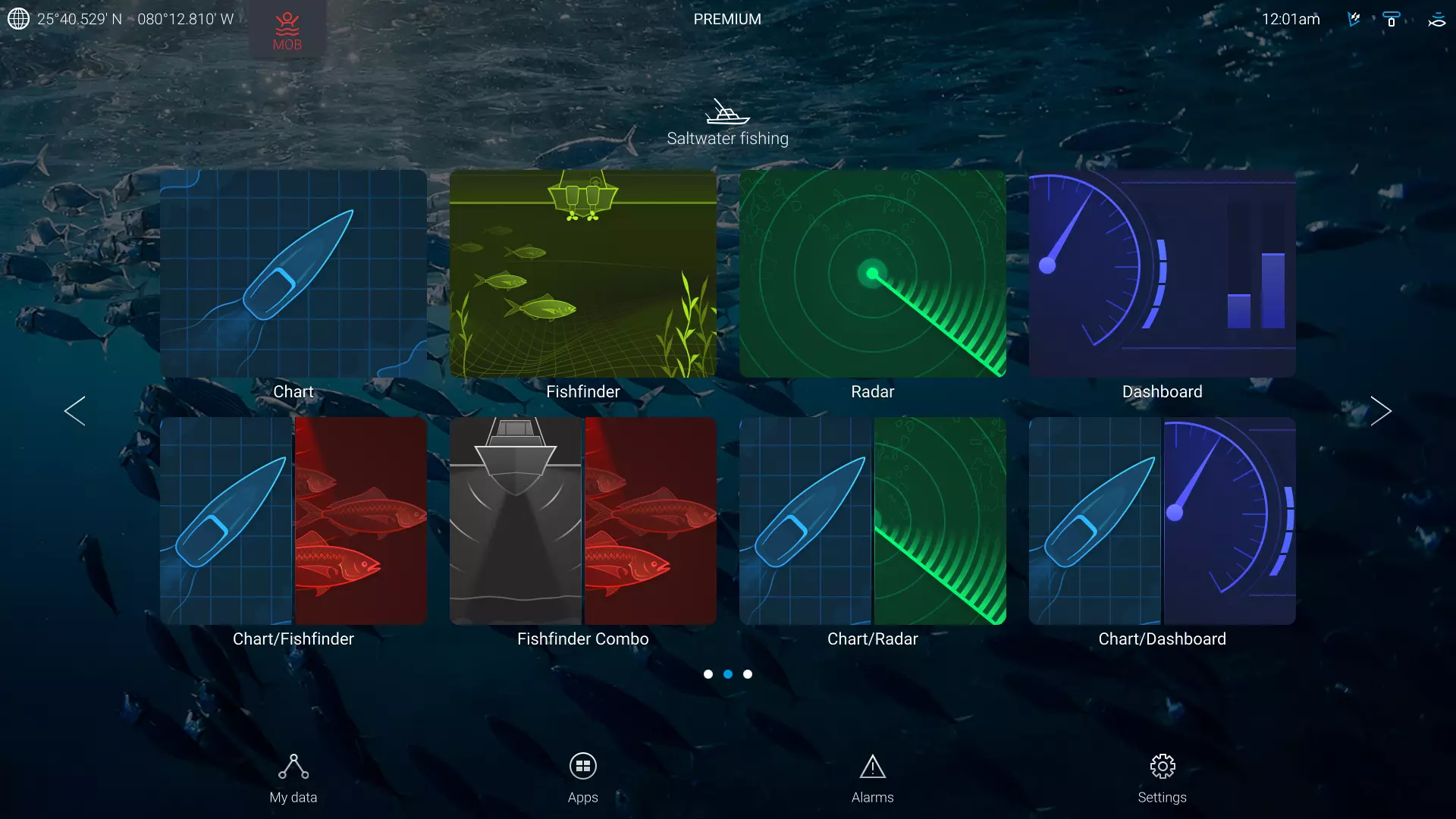

Pantalla de inicio de Axiom LightHouse


El sistema operativo LightHouse es rápido, fluido y fácil de aprender a manejar. Una interfaz sencilla fácilmente personalizable para adaptarse a su estilo de navegación.

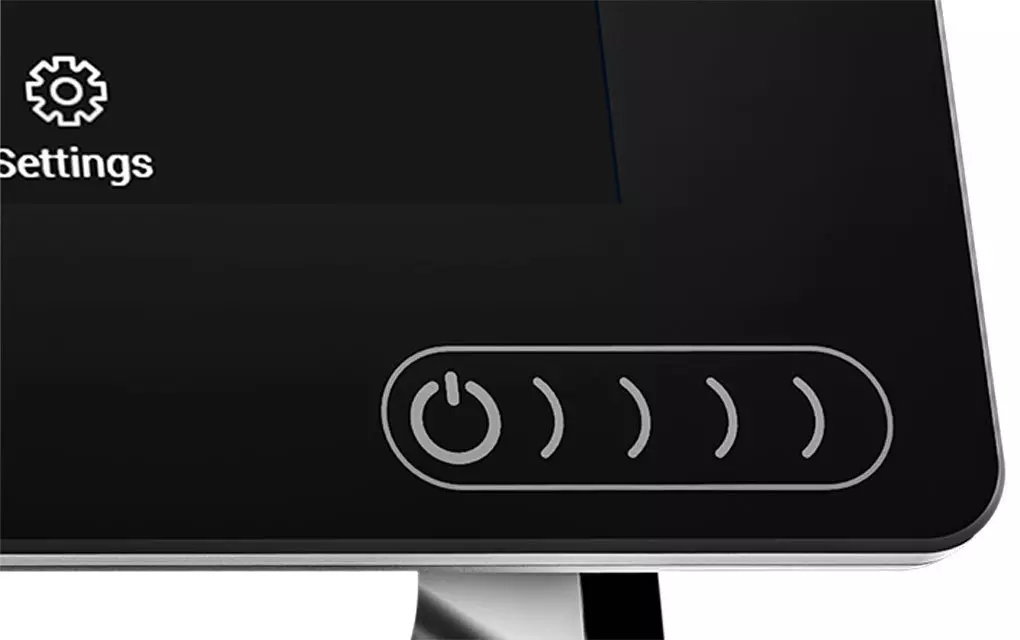

Control que se activa deslizando de Axiom


Robusta pantalla totalmente de cristal optimizada para montaje en superficie o empotrado. Elegante diseño sin botones con control que se activa deslizando.

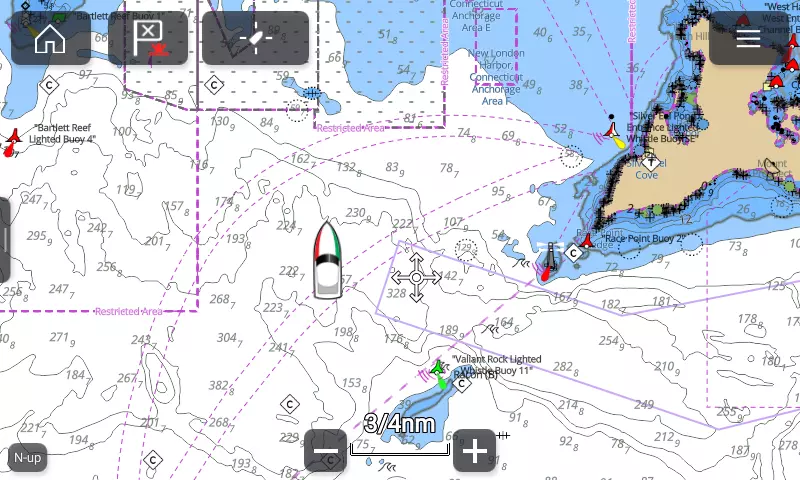

Cartas LightHouse de Raymarine


Compatible con las mejores cartografías, como LightHouse de Raymarine, Navionics y C-MAP

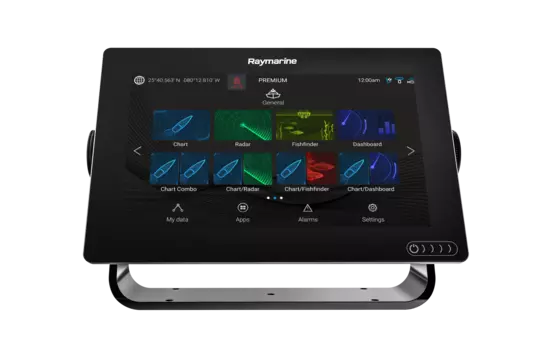

Modelos de Axiom

Disponible en tamaños de display de 7, 9 y 12 pulgadas

Axiom 7

SKU: E70363
Axiom 7
  • Transductor no incluido

Axiom 7 | Cartas LightHouse

SKU: E70363-00-202
Axiom 7 | Cartas LightHouse
  • Incluye una tarjeta LightHouse elegible para descarga de dos regiones

  • Incluye 1 año gratuito de suscripción Premium a las cartas LightHouse

Axiom 9

SKU: E70366
Axiom 9
  • Transductor no incluido

Axiom 9 | Cartas LightHouse

SKU: E70366-00-202
Axiom 9 | Cartas LightHouse
  • Incluye una tarjeta LightHouse elegible para descarga de dos regiones

  • Incluye 1 año gratuito de suscripción Premium a las cartas LightHouse

Axiom 12

SKU: E70368
Axiom 12
  • Transductor no incluido

Axiom 12 | Cartas LightHouse

SKU: E70368-00-202
Axiom 12 | Cartas LightHouse
  • Incluye una tarjeta LightHouse elegible para descarga de dos regiones

  • Incluye 1 año gratuito de suscripción Premium a las cartas LightHouse

Recursos de Axiom

Alimentación
Consumo de energía

Axiom 7: 7,34 W

Axiom 9: 8,95 W

Axiom 12: 18,96 W

LCD
Resolución

Axiom 7: WVGA 800 x 480

Axiom 9: WVGA 800 x 480

Axiom 12: WXGA 1280 x 800

Ángulo de visión

Axiom 7: Arriba 60° / Abajo 70° / Izquierda 70° / Derecha 70°

Axiom 9: Arriba 60° / Abajo 70° / Izquierda 70° / Derecha 70°

Axiom+ 12: Arriba 88° / Abajo 88° / Izquierda 88° / Derecha 88°

Tipo

Axiom 7: TN (Twisted Nematic)

Axiom 9: TN (Twisted Nematic)

Axiom 12: IPS (conmutación en el plano)

Tamaño (diagonal)

Axiom 7: 7 pulgadas

Axiom 9: 9 pulgadas

Axiom 12: 12 pulgadas

Relación

5:3

Profundidad de color

24 bits

Iluminación

1200 nits / 1200 cd/m2

Número de toques simultáneos

2

GNSS (GPS)
Precisión de la posición

Sin SBAS: ≤ 15 metros 95 % de las veces; con SBAS: ≤ 5 metros 95 % de las veces

Datum geodésico

WGS-84 (se pueden seleccionar alternativas en el MFD)

Tipos de satélites diferenciales (SBAS)

WAAS (Estados Unidos), EGNOS (Europa), MSAS (Japón), GAGAN (India), QZSS (Japón)

Canales

Seguimiento simultáneo de hasta 28 satélites

Antena

Interna: chip cerámico montado cerca de la parte superior de la unidad

Compatibilidad con GNSS

GPS, GLONASS, Beidou

Actualización del almanaque

Automática

Adquisición de señal

Automática

Sensibilidad del circuito integrado del receptor

165 dBm (seguimiento), 160 dBm (adquisición), 148 dBm (inicio en frío)

Frecuencia de funcionamiento

De 1574 MHz a 1605 MHz

Tiempo hasta la primera actualización de la posición desde un inicio en frío

< 2 minutos

Características físicas
Dimensiones (montado en soporte)

Axiom+ 7: anchura: 250,4 mm (9,86 pulgadas); altura: 162,5 mm (6,4 pulgadas); profundidad incluyendo los cables: 218 mm (8,58 pulgadas)

Axiom+ 9: anchura: 265,03 mm (10,43 pulgadas); altura: 187,81 mm (7,39 pulgadas); profundidad incluyendo los cables: 178 mm (7,01 pulgadas)

Axiom+ 12: anchura: 314 mm (12,36 pulgadas); altura: 217 mm (8,54 pulgadas); profundidad incluyendo los cables: 178 mm (7,01 pulgadas)

Dimensiones (montado en superficie/empotrado)

Axiom+ 7: anchura: 201,1 mm (7,92 pulgadas); altura: 133 mm (5,24 pulgadas); profundidad incluyendo los cables: 218 mm (8,58 pulgadas)

Anchura: 244,08 mm (9,64 pulgadas); altura: 157,78 mm (6,21 pulgadas); profundidad incluyendo los cables: 178 mm (7,01 pulgadas)

Anchura: 314 mm (12,36 pulgadas), altura: 226,72 mm (8,93 pulgadas), profundidad incluyendo los cables: 178 mm (7,01 pulgadas)

Conexión de accesorios

USB Micro B

Conexión Ethernet

RayNet (10/100 Mbits/s)

Almacenamiento externo

1 ranura para tarjeta MicroSDXC

Conexión NMEA 2000

DeviceNet (conector macho integrado en el cable de alimentación)

Conexiones inalámbricas

Bluetooth: V4.0, Wi-Fi: 802.11/b/g/n

Almacenamiento interno

Estado sólido de 4 GB (2 GB utilizables)

Especificaciones ambientales
Humedad relativa

Hasta el 93 % a 40 °C (104 °F)

Grado de estanqueidad

IPx6 e IPx7

Temperatura de almacenamiento

De -30 °C a +70 °C (de -22 °F a 158 °F)

Temperatura de funcionamiento

De -25 °C a +55 °C (de -13 °F a 131 °F)

Alimentación
Rango de tensión de funcionamiento

De 8 V CC a 16 V CC

Grado de protección del fusible

7 A

Tensión nominal de alimentación

12 V CC

LEN (Número de equivalencia de carga NMEA 2000)

1

Contenido de la caja


1

MFD (Chartplotter)

2

Soporte de montaje

3

2 tuercas del soporte

4

Tapa protectora de montaje en soporte

5

Junta de montaje del panel

6

4 varillas roscadas (M5x58)

7

4 tuercas (M5)

8

Documentación

9

Cable de alimentación/NMEA 2000 (con terminal eléctrico de 1,5 m (4,92 pies) y NMEA 2000 de 0,5 m (1,64 pies))
